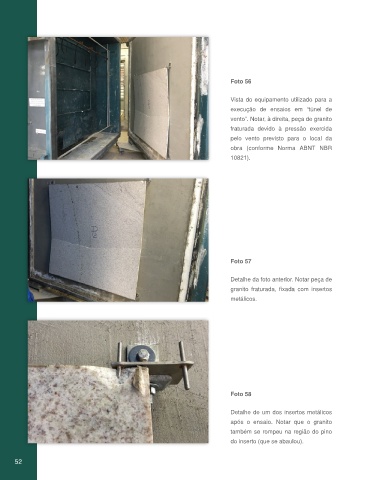

Foto 56
Vista do equipamento utilizado para a
execução de ensaios em “túnel de
vento”. Notar, à direita, peça de granito
fraturada devido à pressão exercida
pelo vento previsto para o local da
obra (conforme Norma ABNT NBR
10821).
Foto 57
Detalhe da foto anterior. Notar peça de
granito fraturada, fixada com insertos
metálicos.
Foto 58
Detalhe de um dos insertos metálicos
após o ensaio. Notar que o granito
também se rompeu na região do pino
do inserto (que se abaulou).
