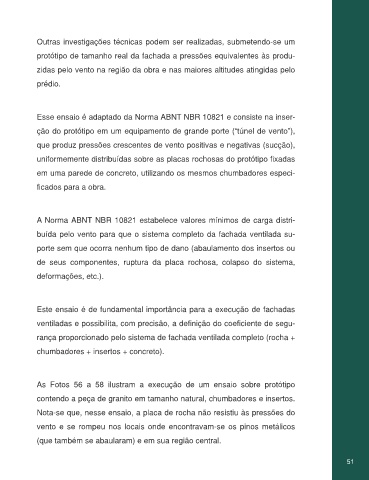

Outras investigações técnicas podem ser realizadas, submetendo-se um

protótipo de tamanho real da fachada a pressões equivalentes às produ-
zidas pelo vento na região da obra e nas maiores altitudes atingidas pelo

prédio.

Esse ensaio é adaptado da Norma ABNT NBR 10821 e consiste na inser-
ção do protótipo em um equipamento de grande porte (“túnel de vento”),

que produz pressões crescentes de vento positivas e negativas (sucção),

uniformemente distribuídas sobre as placas rochosas do protótipo fixadas
em uma parede de concreto, utilizando os mesmos chumbadores especi-

ficados para a obra.

A Norma ABNT NBR 10821 estabelece valores mínimos de carga distri-

buída pelo vento para que o sistema completo da fachada ventilada su-

porte sem que ocorra nenhum tipo de dano (abaulamento dos insertos ou
de seus componentes, ruptura da placa rochosa, colapso do sistema,

deformações, etc.).

Este ensaio é de fundamental importância para a execução de fachadas

ventiladas e possibilita, com precisão, a definição do coeficiente de segu-

rança proporcionado pelo sistema de fachada ventilada completo (rocha +
chumbadores + insertos + concreto).

As Fotos 56 a 58 ilustram a execução de um ensaio sobre protótipo

contendo a peça de granito em tamanho natural, chumbadores e insertos.
Nota-se que, nesse ensaio, a placa de rocha não resistiu às pressões do

vento e se rompeu nos locais onde encontravam-se os pinos metálicos

(que também se abaularam) e em sua região central.
