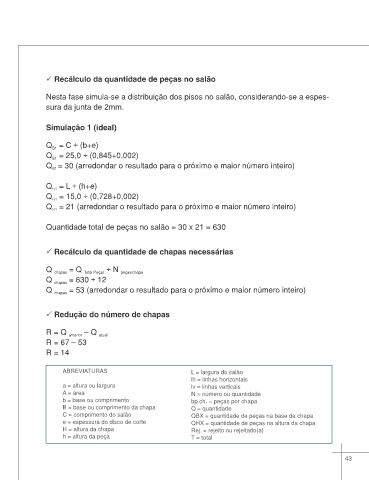

Page 43 - Marmoraria - DOC 11

P Recálculo da quantidade de peças no salão

Nesta fase simula-se a distribuição dos pisos no salão, considerando-se a espes-
sura da junta de 2mm.

Simulação 1 (ideal)

Q = C ÷ (b+e)
B1
Q = 25,0 ÷ (0,845+0,002)
B1
Q = 30 (arredondar o resultado para o próximo e maior número inteiro)
B1

Q = L ÷ (h+e)
H1
Q = 15,0 ÷ (0,728+0,002)
H1
Q = 21 (arredondar o resultado para o próximo e maior número inteiro)
H1

Quantidade total de peças no salão = 30 x 21 = 630

P Recálculo da quantidade de chapas necessárias

Q chapas = Q Total Peças ÷ N peças/chapa
Q chapas = 630 ÷ 12
Q chapas = 53 (arredondar o resultado para o próximo e maior número inteiro)

P Redução do número de chapas

R = Q anterior – Q atual
R = 67 – 53
R = 14

ABREVIATURAS L = largura do salão
lh = linhas horizontais
a = altura ou largura lv = linhas verticais
A = área N = número ou quantidade
b = base ou comprimento bp.ch. = peças por chapa
B = base ou comprimento da chapa Q = quantidade
C = comprimento do salão QBX = quantidade de peças na base da chapa
e = espessura do disco de corte QHX = quantidade de peças na altura da chapa
H = altura da chapa Rej. = rejeito ou rejeitado(a)
h = altura da peça T = total

43
